Ahogy a biogyógyszergyártás a rugalmas, kis-közepes szakaszos feldolgozás felé tolódik el, az RTU (használatra kész) elsődleges csomagolás aranyszabványsá vált. A Nest és Tub konfigurációkban szállított, elősterilizált patronok szükségtelenné teszik a házon belüli mosást, a pirogénmentesítést és a bonyolult, injekcióhoz való vizet használó segédprogramokat.
A nagy töltési pontosság és a tartályzárás integritásának elérése azonban szigorú összhangot igényel az RTU kazettás töltőcsomagolási specifikációi és az automatizált aszeptikus töltőberendezés között.
Ez az átfogó útmutató lebontja a Nest/Tub csomagolási szabványait, az automatizált adagolási mechanizmusok beállításait, a tartályok méretére vonatkozó korlátozásokat és a kulcsfontosságú mérnöki szempontokat a többformátumú RTU töltősor (PFS, Cartridges és Vials) építésekor.
1. Az RTU kazettákra vonatkozó Nest & Tub csomagolási szabványok megértése
Az RTU patronok előmosva, pirogénmentesítve és etilén-oxiddal (EtO) vagy gőzzel sterilizálva érkeznek védő, dupla zacskós műanyag kádakba.
Kulcsfontosságú összetevőiRTU patron töltés:
A kád (konténer): szabványosított műanyag külső doboz (általában megfelel az ISO/ISO-hoz igazított lábnyom-szabványoknak), amely védi a fészket szállítás közben.
A Nest (rácsmátrix): felfüggesztett polipropilén mátrix, amely az egyes patronokat függőlegesen tartja, anélkül, hogy üveggel érintkezne.
Tyvek fedél és védőlap: Hővel lezárt, áteresztő fedél, amely lehetővé teszi a sterilizáló gáz átjutását, miközben megőrzi a steril mikrobiális gátat.
Általános ipari mátrix formátumok:
100-lyukú fészek (10x10): 3,0 ml-es fogászati és inzulinpatronokhoz szabványos.
160 lyukú fészek (10x16 vagy lépcsőzetes): Gyakori kisebb, 1,5 ml-es patronoknál a tisztatér átviteli sebességének optimalizálása érdekében.
2. Berendezés be- és kirakodási konfigurációk
Az automatizált töltősor és a Nest/Tub lábnyoma közötti kölcsönhatás szabályozza a tisztatéri részecskék számát, a vonal sebességét és a munkaerőigényt.
[ Tub De-bagging ] ──> [ Tyvek Peeling ] ──> [ Nest De-nesting / Direct Filling ] ──>[Dugózás és krimpelés]
A. Automatizált kádbetöltés és zsákmentesítés
Kézi zsákmentesítés: A kezelő manuálisan letörli és lecsupaszítja a külső tasakokat a C osztályú és az A osztályú átjáróban.
Automatizált robot-zsákmentesítés: A robotkarok egyirányú légáramlás hatására leválasztják a külső zsákokat, csökkentve az emberi részecskék képződését az A kategóriájú izolátorokban.
B. Huzat hámlása és bélés eltávolítása
Kézi peeling: Nagy a részecskék kiválásának kockázata, ha a Tyvek szálak elszakadnak a nyitott üvegnyak közelében.
Automatizált mechanikus/vákuumos peeling: A fűtött vagy vákuum segítségével eltávolítható hámlasztókarok simán eltávolítják a Tyvek filmrétegeket, kiküszöbölve a részecskék képződését közvetlenül a kitett steril patronok felett.
C. In-Nest Filling vs. De-nesting Processing
| Feldolgozási stratégia | Hogyan működik | Előnyök | Korlátozások |
|
In-Nest feldolgozás |
A patronok a műanyag fészek belsejében maradnak a töltés, az alsó dugattyú behelyezése és a felső lezárás során. |
Nulla üveg-üveg érintkezés; nagy sebesség; kompakt lábnyom; kevesebb mozgó mechanikus alkatrész. |
Speciális beágyazott záróeszközöket igényel; szigorú tűréshatárok a fészekrács beállításánál. |
|
Fészek eltávolítása (Out-of-Nest) |
A robotizált csillagkerék vagy megfogó patronokat von ki a fészekből a folyamatos töltés/préselés érdekében. |
100%-os IPC (folyamat közbeni vezérlés) mérést tesz lehetővé palackonként; a forgó krimpelő kerekek könnyebb beépítése. |
Kissé nagyobb mechanikai bonyolultság; kismértékű üvegérintkezés veszélye, ha a csillagkerék vezetői elhasználódnak. |
3. A tartály méretei és a mechanikus szerszámokkal való kompatibilitás
A patronok lényegesen szigorúbb mérettűrést igényelnek, mint a szabványos injekciós üvegek, mivel a végterméknek illeszkednie kell a mechanikus toll-injektorokba vagy az autoinjektorokba.
Kritikus dimenziós ellenőrzési pontok:
Teljes hossz és karima külső átmérője (OD): Meghatározza a fészek zsebének hézagát. Ha a karima túlméretezett, a patronok egyenetlenül lógnak, ami változó töltési magasságot vagy a tűbeállítás összeomlását eredményezi.
Belső átmérő (ID) egységessége: Szabályozza a folyadékoszlop magasságát és az adagolás pontosságát. Az üvegfalvastagság változásai befolyásolják a térfogati töltési konzisztenciát rögzített ütemű dugattyús szivattyúk használatakor.
Nyak és krimpelés geometriája: Az alumínium kupakot szabályozott nyomatékkal és nyomással kell préselni. A túlzott préselés megreped az üveg nyakán; az alulpréselés a konténerzárás integritásának (CCI) szivárgásához vezet a magassági nyomáseltolódások hatására.
4. Többformátumú kompatibilitási korlátozások: Patronok kontra PFS vs fiolák (3 az 1-ben kombinált sorok)
Sok CDMO és rugalmas gyógyszerfejlesztő a 3 az 1-ben kombinált töltősorokat választja, amelyeket az RTU előretöltött fecskendők (PFS), RTU patronok és RTU fiolák egyetlen gépplatformon történő feldolgozására terveztek. Bár költséghatékony, léteznek mérnöki kompromisszumok
Főbb műszaki kihívások és megoldások a többformátumú vonalakban:
1. Tömítési és dugózási mechanizmusok különbségei
- PFS: Csak felülről kell a dugattyút behelyezni (mechanikus rúddal vagy vákuumbehelyezéssel).
- Fiolák: Részleges/teljes gumidugó behelyezése, majd folyamatos alumínium kupak krimpelése szükséges.
- Patronok: Kétvégű tömítő-alsó dugattyú behelyezése ÉS a felső kupak préselése szükséges.
- Berendezés megoldás:Moduláris állomások gyorsan cserélhető szerszámsorokkal a vákuumdugattyúk elhelyezéséhez és szervo krimpelőfejekhez.
2. Adagolás és fúvóka mozgásdinamika
Viszkózus gélek (HA / PFS): Nagy nyomatékú szervohajtásokat, fűtött garatokat és visszaszívott merülőfúvókákat igényel.
Érzékeny biológiai anyagok (inzulin/patronok): Alacsony nyírású perisztaltikus vagy kerámia szivattyúkra van szükség a fehérje nyírásának és a buborékok képződésének megakadályozása érdekében.
Berendezés megoldás:Cserélhető szivattyú-elosztók (Peristaltic vs. Rotary Ceramic Piston) előre beállított szoftverreceptekként tárolva.
3. Átállási állásidő és tisztatér érvényesítése
A kombinált vonalon történő formátumváltáshoz ki kell cserélni a fészekfogókat, a csillagkereket, a töltőtűket és a préselő tokmányokat.
Berendezés megoldás:Szerszám nélkül gyorsan cserélhető alkatrészek lézerrel maratott azonosító kódokkal. Ez garantálja a formátumváltást kevesebb mint 30 perc alatt, anélkül, hogy veszélyeztetné az A osztályú tisztatér integritását.

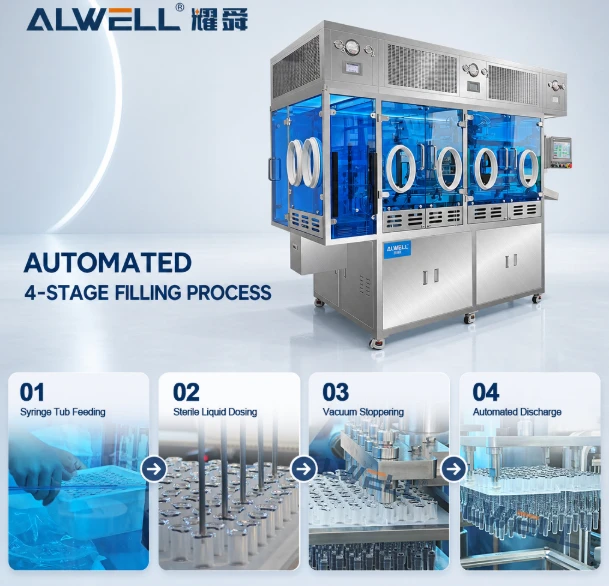

5.RTU patrontöltés: Az alapvető műszaki jellemzők
Fészek/kád csomagolással való kompatibilitás: Elősterilizált RTU (használatra kész) fészek- és kádformátumokhoz optimalizálva, biztosítva a zökkenőmentes, automatizált fészekeltávolítást és kádnyitást.
Precíziós adagolás és buborékmentes technológia: nagy pontosságú szervohajtású kerámia szivattyúkat használ, kombinálva vákuummal segített feltöltésselRTU patron töltésa mikrobuborékok megelőzésére és ±1%-os pontosság elérésére.
3 az 1-ben kombinált sokoldalúság: Szerszám nélküli gyors váltási lehetőségekkel tervezték, hogy rugalmasan feldolgozza a patronokat, a PFS-t és az üvegeket egyetlen moduláris töltősoron.
Merev érvényesítés és megfelelőség: Teljes mértékben megfelel a cGMP és az EU-GMP 1. melléklete szabványainak, 21 CFR Part 11-nek megfelelő ellenőrzési nyomvonalat és megbízható konténerzárási integritást tartalmaz.
