Gyógyszerészeti patronok töltése: folyamat- és berendezéskövetelmények

A patrontöltés a legszekvenciaérzékenyebb lépés a kis volumenű aszeptikus gyártás során. A tartály talp nélkül érkezik, mindkét végén tömített, és minden felfelé irányuló paraméter - buborékbeszorítás, vákuumszint, krimpelési nyomaték - közvetlenül a töltési pontosságba és a tartályzárás integritásához kapcsolódik. Ez az útmutató végigjárja agyógyszerészeti patron töltésa folyamat lépésről lépésre, az egyes lépésekben megkövetelt aszeptikus feltételek, és a berendezés specifikációi, amelyeket érdemes ellenőrizni, mielőtt egy sor meghatározása vagy a szállító kiválasztása történik.

Kulcs elvitelek

• Egy patront kétszer töltenek meg és zárnak le, így a tartály tájolása és a dugó helyzete legalább annyira számít, mint a szivattyú pontossága.
• A látható részecskék kilökődésének általában a buborékok beszorulása a határa, nem a szivattyú pontossága.
• A vákuumdugó szabályozza a fejtér gázát és a dugó ülékét; mindkettőnek saját érvényesítési paraméterre van szüksége.
• A formátumrugalmasság, a sorompó interfész és az ellenőrzési hatókör három olyan elem, amelyek telepítése után költségesek.

Ezen az oldalon

1. Miben különbözik a patrontöltés a fiola vagy a PFS-töltéstől?

2. A gyógyszerészeti patron töltési folyamata, lépésről lépésre

3. Aszeptikus követelmények: ISO 5, RABS és izolátor kompromisszumok

4. A berendezés specifikációinak ellenőrző listája

5. Gyakori hibamódok és ellenőrzésük módja

6. GYIK

Miben különbözik a patrontöltés az injekciós üveg- vagy PFS-töltéstől

Az injekciós üveg egy csésze: az egyik nyitott vége, egy stabil alap, egy tömítés. Az előretöltött fecskendő egy tűvédővel és egy dugattyúrúddal van ellátva, de továbbra is egyetlen nyitott végén töltődik. A patron egy egyenes cső, mindkét végén tömítésekkel – dugattyúval a faroknál, alumínium kupakkal egy septum fölött –, ezért a kezelők úgy írják le a formátumot, mint egy talp nélküli injektort.

Két következmény következik. A konténernek magas a súlypontja és szinte nincs lábnyoma, ezért instabil a kirakás és a vonalsebességű szállítás során. És mivel a hátsó tömítést gyakran a töltés előtt helyezik el, a tartály a ciklus egy részében hatékonyan nyitva van az alján, ami megváltoztatja a levegő bejutását és kiszorítását.

A tartály geometriája és a kétpecsétes logika

A geometria határozza meg az ellenőrzési stratégiát is. Az enyhén megdöntött vagy nem teljesen behelyezett ütköző általában láthatatlan abban a pillanatban, amikor megtörténik; csak később kerül felszínre, mint tömítés meghibásodása préselés vagy szállítás után. Ezért a dugó helyzetének látásvizsgálata inkább a töltési lépéshez tartozik, mint a végső ellenőrzéshez. A vevő számára a geometria egyben a specifikáció kiváltója is: a biogyógyszerészeti patron töltési folyamatának ellenőriznie kell az orientációt, a buborékok elszaporodását és két lezárást, ahol az injekciós üveg vezérli az egyiket.

Csak tipikus tartományok – erősítse meg a működési tartományt a saját tartályrajza és a záróelem specifikációja alapján.

A biogyógyszerészeti patronok töltési folyamata, lépésről lépésre

Akár használatra kész (RTU) fészekként és kádként érkezik, akár mosott és pirogénmentesített ömlesztett formában érkezik a tartály, a patrontöltési folyamat ugyanazt a sorrendet követi: a tartály áthelyezése és tájolása, töltés, vákuumdugó, alumínium kupak lezárása, soron belüli ellenőrzés. Sok vonalon a töltés előtt fardugattyút helyeznek el, amely a csövet feneketlen fecskendővé változtatja.

1. Konténerkezelés: fészek, kád és tájolás ellenőrzése

A konténerkezelés az első és a leggyakrabban alul meghatározott ellenőrzési pont. A vibrációs orientációval vagy látásalapú pozicionálással kombinált centrifugális kicsavarozó függőlegesen tartja a csövet, és csökkenti a palackok érintkezését az átvitel során. Az RTU formátumok esetében a kádnyitás, a fészek kivonás és a felület dekontaminációja saját paramétereket igényel: részecskeképződés a film eltávolítása során, a kritikus zónába vezető átviteli út, valamint - ahol izolátort használnak - az átviteli interfész integritásának és dekontaminációjának validálása.

2. Feltöltés: buborékszabályozás és adagolási pontosság

A biogyógyszerészeti patrontöltési folyamatban a töltetek jellemzően 0,2 ml és 5,0 ml között vannak, és a termék általában nyírásra érzékeny, habzásra hajlamos fehérje-, peptid- vagy polimeroldat. A töltőtűből kiáramló sugár nagy sebességgel nekiütközik a folyadék felületének, és magával ragadja a levegőt; a keletkező mikrobuborékok befolyásolják mind a szállított mennyiséget, mind az ellenőrzéskor látható szemcsés eredményt.

Két ellenintézkedés szabványos. A soron belüli vákuumos gáztalanítás csökkenti az oldott gáz mennyiségét, mielőtt a termék elérné a tűt. A folyadékszintet követő töltés a szint emelkedésével megemeli a tűt, így csökken a felületre gyakorolt ​​hatás. A nagy viszkozitású termékek, például a hialuronsav esetében a buborékok eltávolítása nehezebb, és a vákuumtöltés és az alacsony nyíróerejű szivattyútest kombinációja inkább szükségessé válik, mint opcionális.

Az adagolási oldalon a kerámia dugattyús szivattyúk kopásállóságot és alacsony nyírást biztosítanak, és az adagolási pontosságot általában ±1%-on belül kell tartani. A perisztaltikus opciók a pontosság egy részét az egyszer használatos áramlási útvonalra és a könnyebb tisztítási-ellenőrzési terhekre cserélik – ez a kompromisszum, amelyet a termékjellemzők és a tételterv alapján kell eldönteni, nem csak az ár alapján.

3. Vákuumos dugó: mit csinál valójában a negatív nyomás

Az atmoszférikus dugó a nyitott nyakba nyomja a dugót. A vákuumdugó először negatív nyomást von le a tartály belsejébe, majd rögzíti a dugót, amely kiszívja a maradék fejtérgázt, és szorosan a falhoz ül. Gyakorlati előnye a dugó visszapattanásának és a beszorult gáz által okozott hiányos tömítésnek kisebb kockázata.

A folyamatminősítés során három paramétert kell megerősíteni: a vákuumszint szabályozási tartományát és stabilitását, az ültetési erő egyenletességét és az ütköző helyzetének konzisztenciáját az ültetés után. Az oxigénérzékeny termékeknél a gázcsere - jellemzően a nitrogén kiürítés előtti öblítés - és az ebből eredő maradék oxigén célpont ugyanabba a paraméterkészletbe tartozik, nem külön tárgyalás.

4. Alumínium kupak tömítése és tömítés integritása

A kupakot csavaros kupakkal vagy préseléssel zárják le – ez a patron töltési és lezárási folyamatának második fele –, és ennek a záróelemnek a minősége határozza meg a tartály zárásának integritását a teljes eltarthatósági időre. A zárórendszernek minden ciklusban figyelnie kell és rögzítenie kell a nyomatékot vagy a krimpelési erőt, hogy a mechanikai ellenállást növelni lehessen, és a tömítési hibákat egy meghatározott tűréshatáron belül lehessen tartani.

A kis átmérőjű sapkák egy keskeny nyomatékablakban helyezkednek el, és a referenciaértéknek a sapka szállítójának érvényesítési adataiból és a saját kísérleteiből kell származnia, nem pedig egy általános táblázatból. A lezárás utáni integritást általában nagyfeszültségű szivárgásérzékeléssel, mikrobiális bemerítéssel vagy festék behatolással ellenőrzik, megerősítve, hogy az elasztomer a gyógyszerkönyvi módszer által megkövetelt mértékben összenyomódott az üvegkarimával.

5. Soron belüli ellenőrzés: súly, ütköző helyzete, fejtér oxigén

Az ellenőrzés a folyamat mellett zajlik, nem pedig azt követően. Egy tipikus alkalmazási terület a nagy pontosságú mérőcellák vagy lézeres mérések töltési tömegét, a dugó helyzetének látásmódját, a fejtérben lévő maradék oxigént, ahol alkalmazható, és a kozmetikai hibák felismerését foglalja magában.

A tartályonkénti súlyellenőrzés elutasítja a tűréshatáron kívüli egységeket, és – ami ugyanilyen fontos – trendadatokat állít elő az adagolószivattyúk megelőző karbantartásának ütemezéséhez. A dugós helyzetű látást úgy kell kezelni, mint a patronvezetékek kötelező ellenőrzését: a hibát itt olcsón elkapni, és drága később felfedezni szivárgásként.

Aszeptikus követelmények: ISO 5, RABS és Isolator kompromisszumok

Agyógyszerészeti patron töltésA folyamat definíció szerint aszeptikus, és a gát döntése alakítja az egész sort. A feltöltést, dugót és tömítést általában egy lamináris áramlású burkolatban vagy egy korlátozott hozzáférésű akadályrendszerben (RABS) vagy izolátorban helyezik el, HEPA-szűrős függőleges egyirányú légáramlással, amely az ISO 5 tisztaságot tartja az ISO 14644-1 szabványban meghatározottak szerint, ellenőrzött háttérkörnyezetben.

A szigetelő kiválasztása nem csak a tisztaság fenntartásának kérdése. Ezenkívül rögzíti a kesztyűnyílás elrendezését, az átadókamra konfigurációját, a soron belüli sterilizálási ciklus, például az elpárologtatott hidrogén-peroxid validálási stratégiáját és a háttérnyomás-kaszkádot. A műszaki megállapodásban három pontot érdemes rendezni: a töltőgép alapterülete valóban megegyezik-e a sorompónyílással, nem zavarja-e a lamináris áramlást a mozgásban lévő mechanizmus, és a dinamikus körülmények között végzett füstvizsgálatok megerősítik-e a gáton belüli légáramlási mintát.

A termékkel érintkező áramlási útvonalakhoz vagy helyben történő tisztításra és helyben történő sterilizálásra van szükség, vagy moduláris interfészekre van szükség, amelyek gyorsan szétszerelhetők és autoklávozhatók. A szivattyúk, szelepek, csövek és tömítések anyagtanúsítványait és kompatibilitási adatait a tervezési minősítéskor le kell zárni - nem kell elhalasztani az üzembe helyezésig.

Terheletlen gépen a pontosság és az ütközési minőség nem igazolható. Az ellenőrzéshez tisztított vizet és a tényleges termék viszkozitásához igazodó placebót kell használni, több egymást követő töltésen keresztül, csatornánként kiszámított relatív szórással. A dugó vákuumszintjét és a behelyezési mélységet egy erre a célra szolgáló mérőműszer ellenőrzi, amely a dugó összeszerelt helyzetét méri a cső belsejében, mert ez a méret határozza meg, hogy később egy toll-injektor hajtórúd zavarja-e azt.

Berendezésspecifikációs ellenőrzőlista

A legtöbb specifikációs hiányosság a formátumcsalád szélein jelenik meg: a tartomány legkisebb térfogata, a legmagasabb viszkozitású termék, az utolsóként hozzáadott formátum. Az alábbi táblázat az a minimális készlet, amelyet érdemes beírni a biogyógyszerészeti patron-töltési folyamat felhasználói követelmény-specifikációjába.

Gyakori hibamódok és ellenőrzésük

Az alábbi meghibásodási módok felelősek a legtöbb eltérésért, amely a gyógyszerészeti patron-töltési folyamat minősítése során felmerült; mindegyik rendelkezik egy ellenőrzési módszerrel, amely inkább a protokollhoz tartozik, mint a hibaelhárítási naplóhoz.

Buborékok és látható részecskék.Általában a beszorult levegőre vezethető vissza, nem pedig a szivattyú hibájára. Ellenőrizze soron belüli vákuumos gáztalanítással, folyadékszint-követő töltéssel és alacsony nyíróerejű áramlási útvonallal – majd erősítse meg placebóval, termelési sebességgel, ne félsebességgel.

Döntött vagy nem ülő dugók.Láthatatlan a töltőállomáson, végzetes a szivárgástesztnél. Ellenőrizze a dugó helyzetének látásmódját minden egységen, és az összeszerelési mélység időszakos roncsolásos ellenőrzését.

Alul- vagy túlnyomott sapkák.Mindkettő tömítéshibákat okoz, ellenkező irányban. Ellenőrizze a nyomatékfigyeléssel minden ciklusban, a nagyfeszültségű szivárgás észlelésének vagy a festék bejutásának eredményeivel összefüggésben.

A konténer felborul az átvitel során.Kezelési probléma töltőállomási tünet esetén. Ellenőrizze a látáson alapuló tájékozódási ellenőrzésekkel és a vezetősín érintkezési pontjainak áttekintésével a maximális vonalsebesség mellett.

Maradék oxigén a cél felett.Gyakran gázcsere probléma, nem vákuum probléma. Erősítse meg a tétel fejtérelemzésével és egy dokumentált nitrogén-öblítési profillal.

GYIK

Hogyan működik a patrontöltő gép?

Az agyógyszerészeti patron töltésA folyamat során a tartály egy kétvégű cső: a patronokat a kritikus zónába irányítják és áthelyezik, tűn keresztül adagolják, dugóval lezárják - a legtöbb aszeptikus vonalban vákuum alatt - és alumínium tömítéssel zárják le, a töltési súlyt és a dugó helyzetét egy vonalban ellenőrzik.

Mi a különbség a vákuum és az atmoszférikus dugó között?

Az atmoszférikus dugó környezeti nyomáson nyomja a dugót a nyakba. A vákuumdugó először kiüríti a tartályt, ami eltávolítja a maradék fejtérgázt, és szorosabban rögzíti a dugót a falhoz, csökkentve a visszapattanás és a hiányos tömítés kockázatát.

Mit jelent az RTU a patrontöltésben?

Használatra kész: a tartály előre sterilizálva érkezik egy zárt kád belsejében lévő fészekben, így a zsinór nem végez mosást vagy depirogénezést. A kompromisszum a kádnyitás, a transzfer-interfész fertőtlenítése és a szállító minősítése felé mozdul el.

Milyen adagolási pontosság érhető el a patrontöltésnél?

Kis mennyiségű biológiai szerek esetében a kerámia dugattyús szivattyú normál célértéke ±1%, csatornánként ellenőrizve, terhelés mellett a termékhez illő placebóval, nem pedig csak vízzel.

Egy vonal képes kezelni a patronokat, a PFS-t és az injekciós üvegeket?

Igen – a platform-alapú gépek megosztják a szervomozgást, az adagolást és az ellenőrzést a három formátum között, a formátumrészeket tartályonként cserélik. Az átváltási idő és a formátumú részek száma az a két szám, amelyet megrendelés előtt rögzíteni kell.

Hivatkozott szabványok

ISO 14644-1 - tisztatér osztályozás a levegőben lévő részecskekoncentráció szerint

USP 〈1207〉 - a tartályok lezárásának integritásának értékelése steril termékekhez

Az EU GMP melléklete 1 - steril gyógyszerek gyártása

A patron töltési vonalának megadása

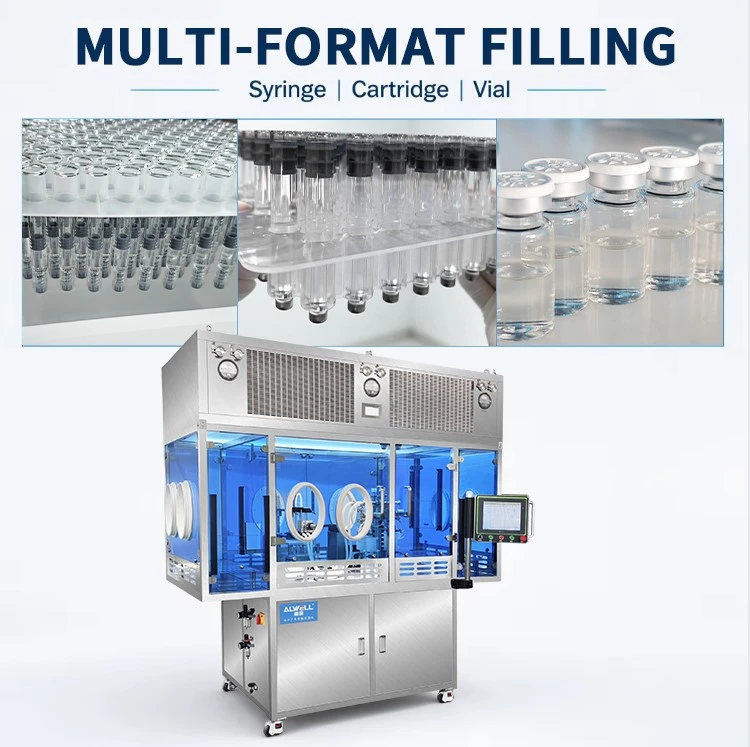

Az ALWELL aszeptikus töltőplatformokat épít Sanghajban kis mennyiségű injektálható anyagokhoz. A beágyazott kádas vákuumtöltő és -dugós gép ugyanazon a platformon futtatja a patronokat, előretöltött fecskendőket és fiolákat, teljes szervómozgással, vákuumtöltéssel és dugóval, soron belüli mérleggel és a dugó helyzetének ellenőrzésével, a folyamatfejlesztéstől a kereskedelmi gyártásig. A berendezések a GMP követelményeknek megfelelően, CE tanúsítvánnyal készülnek, egy 5000 m²-es létesítményben.

A platformmegosztás akkor számít a leginkább, ha a gyógyszerpatron-töltési folyamatnak később előretöltött fecskendőkre vagy fiolákra is ki kell terjednie: az adagolási és ellenőrzési architektúra átmegy, és csak a formátum részei változnak.

Ha egy gyógyszerészeti patron töltési folyamatot szeretne minősíteni, vagy összehasonlítja a felszerelési lehetőségeket, küldje el nekünk a termék jellemzőit, a tételtervet és a tartály specifikációit, és folyamatcsapatunk Önnel együtt felülvizsgálja a vonal konfigurációját.Kérjen vonalkonfiguráció felülvizsgálatát
